庫存數量滿足產品開發的需要。因此,必須從生產管理系統中提取相關的資源信息,在提取時同樣要以當前的產品結構樹為依據。將信息管理系統M IS和制造資源規劃M(mǎn)RPⅡ等信息系統集成在一起,成為在IPD環境中大多數企業采取的一種方法。PDM作為3C (CAD、CAPP、CAM)的集成平臺,用計算機技術完整地描述了產品整個生命周期的數據和模型,是ERP/MIS中有關產品全部數據的來源。CAPP是溝通產品設計工藝部部門和管理信息系統及制造資源系統之間信息傳遞的橋梁,使ERP/MIS從PDM集成平臺自動得到所需的產品信息,如材料清單BOM等,而無需再用人工從鍵盤一一敲入。因?yàn)锽OM的輸出與轉換決定了基于BOM的系統集成框架,同時CAPP在系統集成方案中具有重要的紐帶作用,其功能的實現和能否運行完全決定了整個系統的工作狀況。因而可以根據CAPP的功能模塊制定制造信息系統的總體框架。CAPP包括兩個大的模塊:一是完成工藝文件的管理、工藝資源管理、工藝設計過程管理、安全管理等功能;二是完成工藝文件的編輯、打印及報表輸出等功能。IPD中各系統間的BOM狀態如圖2所示。
3. 2 集成產品開發中信息資源的集成
產品信息的集成通常有兩部分組成,對產品開發過程中產生的靜態數據和文檔的集成以及對動態開發流程信息的集成。產品開發過程中的流程管理主要實現產品開發過程的跟蹤與控制,包括項目執行情況的反饋與監控、計劃的審批與發放、任務的執行與提交、文檔發放等等。在PDM系統中具有流程管理功能,它的流程管理主要針對產品設計與修改過程,是產品開發流程管理的某一環節。同時在其它工程設計系統中也有流程管理,這些系統的流程管理主要是對它們各自領域內的流程管理,如CAPP中的工藝規劃流程管理、Project中的項目管理流程等。從集成產品開發的角度來看,必須將這些流程信息集成起來。這種集成主要在PDM中實現,使產品開發管理人員及時掌握產品開發進度。流程管理一般是由一系列結點及結點之間相互關系組成,集成時PDM系統提取其它系統流程管理中關鍵結點的信息匯總到PDM的流程管理中,并將提取到的數據重新組織賦給相關聯的結點,保證在PDM中反映整個產品開發的流程情況。

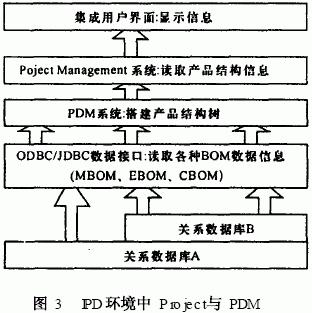

產品結構信息集成是將產品結構樹上所有節點的基本信息從PDM中集成到項目管理系統中。項目管理系統對某個新產品立項后傳遞給PDM系統產品的設計任務與要求, PDM系統根據這些信息搭建產品結構樹。項目管理系統將從PDM系統中讀取整個產品結構樹信息。PDM與Project后臺數據庫管理系統同為關系型數據庫,因此可以通過功能接口實現產品結構信息集成,如圖3所示。
4 應用實例
作者在某企業制造信息系統集成開發中,采用了基于BOM的IPD的開發方法。通過開發新的企業信息系統以及對現有的PDM系統、CAPP系統、Project系統和產品管理(庫房管理、采購管理、經營管理)系統的集成,規范了產品結構樹的產品信息的組織,成功實現了企業級制造信息系統的平臺統一,提高了企業的生產效率。
5 結語
本文在企業實施IPD和相關信息化,制造業信息化' target=_blank>企業信息化軟件的支持下,經過理論的探索和實踐的積累,對集成產品開發中的基于BOM的若干集成技術進行了研究和探討,提出了基于BOM的集成框架,根據BOM的流動、轉換以及各種狀態對集成產品開發過程中的信息流動和共享進行分析,給出了集成的解決方案,并對集成產品開發環境中各個信息系統基于BOM的集成進行了研究和實現。
